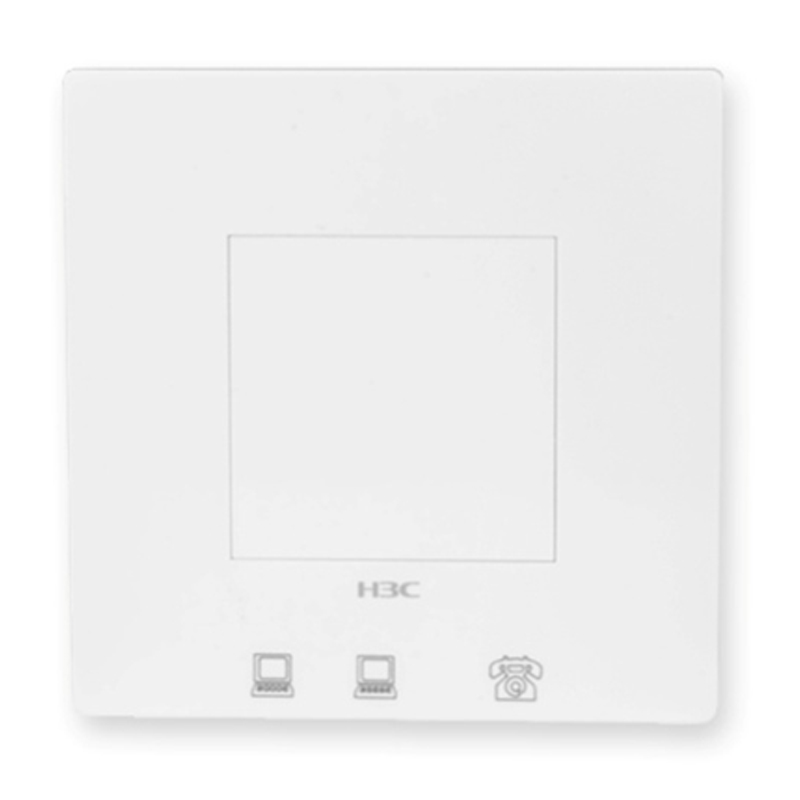

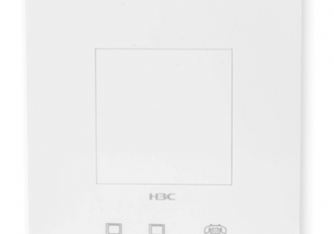

標準的86mm面板尺寸
WA2610H-GN采用標準的86*86mm面板尺寸，可以完全復用用戶既有的86mm網口面板暗盒，安裝實施時，無需專業人員，即可方便的將原有的網口面板替換為H3C的面板式AP——WA2610H-GN。由于WA2610H-GN采用86*86mm標準面板尺寸，所以在安裝之后，不會對原有周邊可能存在的其他插座面板或裝修事物造成影響，對客戶原有裝修的影響接近于零。
5步！安裝一個AP只需3~5分鐘
WA2610H-GN采用國際標準的插座安裝方法進行設計，和其他開關面板一樣，更換一個面板式AP只需要簡單的5個步驟，總耗時不超過5分鐘，可以極大的加快客戶部署無線網絡的速度。
圖2 WA2610H-GN之5步安裝方法
綠色低碳設計
WA2610H-GN采用專業綠色低碳設計，支持動態MIMO省電模式(DMPS)與增強型自動省電傳送(E-APSD)，智能辨識終端實際性能需求，合理化調配終端休眠隊列，動態調整MIMO工作模式。
WA2610H-GN支持Green AP模式，實現單天線待機，節能更精準。
WA2610H-GN通過創新性的逐包功率控制(PPC)技術，在確保報文能成功傳輸?shù)那疤嵯聞討B(tài)調節AP設備和客戶端直接的雙向功率，以達到減少設備能耗和延長移動終端待機時間的作用。
提供本地轉發功能
當WA2610H-GN通過廣域網方式轉發時，無線接入設備部署在分支機構，而無線控制器部署在總部，所有用戶數據由無線接入設備發送到無線控制器，再由無線控制器進行集中轉發。WA2610H-GN可將數據報文在無線接入設備上直接轉化為有線格式的報文，使得數據報文不經過無線控制器，而是在本地進行轉發，大大節約了有線帶寬。
支持IPv4/IPv6雙協議棧(Native IPv6)
WA2610H-GN全面支持IPv6特性，設備實現了IPv4/IPv6雙協議棧。無論原有有線網絡是IPv4還是IPv6，都可以自動地與WX系列控制器進行注冊提供WLAN服務，不會成為網絡中的信息孤島。
支持RealTime Spectrum Guard(實時頻譜保護)模式
RealTime Spectrum Guard(RTSG)是H3C創新提出的針對無線環境頻譜狀態的專業監控方案。H3C WA2610H-GN支持內置射頻采集模塊，實現深度融合的射頻監控和實時頻譜防護。
RTSG的控制臺融合部署于H3C iMC智能管理中心，通過CAPWAP管理隧道，與Sensor AP進行通信和數據采集，實現7X24小時的無線環境質量監控、無線網絡能力趨勢評估以及非許可干擾告警。通過圖形化方式，主動探測和識別所有2.4GHz/5GHz波段的射頻干擾源(Wi-Fi或非Wi-Fi)，可提供實時FFT圖，頻譜密度圖、光譜圖、占空比圖、事件光譜圖、頻道功率、干擾功率等；可自動識別干擾源，確定有問題的無線設備的位置，確保無線網絡發揮最佳的性能。結合H3C iAR智能報表組件，可實現全覆蓋區內的射頻質量歷史記錄的存儲、追溯、回放等，自動生成客戶化的趨勢、合規和審計報告。
針對用戶無線環境監管的不同層次需求，RTSG方案的部署可以靈活采用Local mode或Monitor Mode。當工作在Local Mode時，可以在獲得有效的頻譜防護前提下，保持正常的用戶接入和數據包轉發。
提供EAD無線接入
終端準入控制(EAD，End user Admission Domination)解決方案從控制用戶終端安全接入網絡的角度入手，整合網絡接入控制與終端安全產品，對接入網絡的用戶終端強制實施企業安全策略，通過與安全策略服務器的聯動，可以對感染病毒或存在系統漏洞等不合格的無線客戶端進行下線、隔離、提醒或監控等多種方式的處理，只有無線客戶端符合相應的安全策略之后才允許正常訪問網絡，從而提高了無線網絡的整體安全性。
支持遠程探針分析
WA2610H-GN支持作為遠程探針分析的Sensor設備，可以對覆蓋區內的Wi-Fi報文進行偵聽捕獲并實時鏡像到本地分析設備，供網絡管理員進行故障排查、優化分析。遠程探針分析功能既可以針對工作信道進行無收斂鏡像，也可以對所有信道輪詢采樣，靈活滿足無線網絡監控運維要求。
內置射頻優化引擎(ROE)
WA2610H-GN內置射頻優化引擎(RF Optimizing Engine)，通過基于特征和協議的射頻優化，有效提升無線部署中高密度接入、流媒體傳輸?shù)葓鼍爸械膽?yīng)用加速能力和質量保障效果。其中包含：多用戶公平調度、混合接入公平、過濾干擾、速率最優、頻譜導航、組播增強(IPv4/IPv6)、逐包功率控制和智能帶寬保障等。
支持智能負載均衡
WA2610H-GN支持按接入用戶數量和流量的復雜均衡方式，當無線控制器發現無線接入設備的負載超過設定的門限值以后，對于新接入的用戶無線控制器會自動計算此用戶周圍是否還有負載較輕的無線接入設備可供用戶接入，如果有則會拒絕用戶的關聯請求，用戶會轉而接入其他負載較輕的無線接入設備，但如果無線用戶不在重疊覆蓋區內，傳統的負載均衡方式往往會導致連接不上網絡，造成誤均衡。H3C公司創新性的支持智能負載均衡技術，保證只對處于覆蓋重疊區的無線用戶才啟動負載均衡功能，有效的避免誤均衡的出現，從而最大限度的提高了無線網絡容量。
全面支持智能型有線無線一體化管理
H3C全系列無線產品都可以通過開放的網絡管理協議實現基于WSM的有線無線一體化管理。
WSM是H3C在下一代業務軟件平臺iMC(intelligence Management Center/智能管理中心)的基礎上開發的無線運營管理組件，不僅為管理員提供了靈活的組件選擇，同時符合業界主流的SOA架構，具備良好的擴展性，能夠滿足客戶網絡管理不斷發展的需求?；赪eb的管理系統，為無線業務管理者提供了簡便、友好的管理平臺。與iMC智能管理平臺及其它組件配合，還可實現無線設備的面板管理、故障管理、性能監控、軟件版本管理、配置文件管理、接入用戶管理等功能，并可對網絡中的其它設備進行統一管理，真正實現智能型有線無線一體化管理。
硬件規格
屬性 |
WA2610H-GN |
尺寸(不包含天線接口和附件) |
86x86x40mm |
固定端口 |
正面：
2個10/100Mbps 自協商以太網口，1個電話接口
背面:
1個上行口（10/100Mbps 自協商以太網口），1個電話透傳接口 |
PoE |
支持802.3af/802.3at兼容供電 |
內置天線 |
內置低輻射全向天線(工作頻段：2.4G，基礎增益3dBi) |
工作頻段 |
802.11b/g/n : 2.4GHz-2.483GHz (中國) |
調制技術 |
OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps
DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps
MIMO-OFDM : MCS 0-15 |
發射功率(最大) |
20dBm |
可調功率粒度 |
1dBm |
復位/恢復出廠配置 |
支持 |
狀態指示燈 |
支持，可遮蓋 |
工作溫度/存貯溫度 |
-10oC～55oC/-40oC～70oC |
工作濕度/存貯濕度 |
5%~95%(非冷凝) |
防護等級 |
IP31 |
整機功耗 | <5W |
安全規范 |
GB4943、EN60601-1-2(醫療)、UL/CSA 60950-1、EN/IEC 60950-1、EN/IEC 60950-22 |
EMC |
GB9254-2008、EN301 489、EN55022、FCC Part 15、RSS-210 |
射頻認證 |
FCC Part 15、EN 300 328、EN 301 893、工信部無線電發射設備型號核準 |
Health |
FCC Bulletin OET-65C、EN 50385、IC Safety Code 6 |
MTBF |
>250000H |
軟件規格
屬性 |
WA2610H-GN |
產品定位 |
面板式AP |
11n支持 |
空間流數(Streams) |
2 |
工作頻段 |
2.4GHz |
40MHz捆綁 |
支持(2.4GHz不推薦) |
硬件智能天線系統 |
支持 |
300Mbps(PHY) |
支持 |
A-MPDU |
支持 |
最大相似性解調(MLD) |
支持 |
波束切換成型(TxBF) |
支持 |
最大合并比接收(MRC) |
支持 |
空時分組碼(STBC) |
支持 |
低密度奇偶校驗編碼(LDPC) |
支持 |
WLAN基礎 |
每射頻最大接入用戶數 |
120(實際用戶數因應用環境等因素存在差異) |
虛擬AP(實際應用中推薦每射頻至多設置5個) |
8 |
open system/shared key認證 |
支持 |
廣播Probe請求應答控制 |
支持 |
WPA、WPA2、Pre-RSNA用戶混合接入 |
支持 |
RTS/CTS |
支持 |
CTS-to-self |
支持 |
隱藏SSID |
支持 |
WLAN擴展 |
STA相關 |
支持STA異常下線檢測、STA老化、基于STA的統計和狀態查詢等 |
接入用戶數限制 |
支持 |
鏈路完整性檢測 |
支持 |
Client模式 |
支持 |
Repeater模式 |
支持 |
多用戶公平調度 |
支持 |
禁止弱信號用戶接入 |
支持 |
高密部署應用優化 |
支持 |
安全策略 |
加密 |
支持64/128位WEP、動態WEP、TKIP、CCMP(11n推薦)加密 |
支持多種密鑰更新觸發條件動態更新單播/廣播密鑰 |
802.11i |
支持 |
WAPI |
支持 |
認證 |
支持802.1x認證、MAC地址認證、PSK認證、Portal認證等
(根據應用不同可能需要H3C WX系列多業務無線控制器配合) |
用戶隔離 |
支持：
1、無線用戶二層隔離
2、基于SSID的無線用戶隔離 |
轉發安全 |
支持報文過濾、MAC地址過濾、廣播風暴抑制等 |
無線端點準入 |
支持/無線EAD |
SSID與VLAN綁定 |
支持 |
智能無線業務感知(wIAA) |
支持 |
wIDS/wIPS |
支持 |
實時頻譜防護(RTSG) |
支持 |
AAA |
Radius Client |
支持 |
認證服務器多域配置 |
支持 |
備份認證服務器 |
支持 |
二三層功能 |
IP地址設置 |
支持：靜態IP地址(FAT)或DHCP獲取IP地址(可選option 60) |
Native IPv6 |
支持 |
IPv6 Portal |
支持 |
IPv6 SAVI |
支持 |
ACL |
支持(IPv4/IPv6) |
本地轉發 |
支持：基于SSID+VLAN的本地轉發 |
組播 |
IGMP Snooping/MLD Snooping |
服務質量 |
802.11e |
支持WMM |
優先級 |
支持以太網口802.1p識別和標記 |
支持無線優先級到有線優先級的映射 |
QoS策略映射 |
支持不同SSID/VLAN映射不同的QoS策略 |
支持L2~L4包過濾和流分類功能 |
支持 |
CAR |
支持 |
用戶帶寬管理 |
可按每STA分配可用帶寬，或按照SSID分配所有STA共享總帶寬 |
智能帶寬保障 |
支持：
在流量未擁塞時，確保不同優先級SSID下的報文都可以自由通過；在流量擁塞時，確保每個SSID可以保持各自約定的最小帶寬 |
負載均衡 |
支持：基于流量、用戶、頻段(雙頻支持) |
頻譜導航 |
支持 |
組播增強 |
支持：組播轉單播(IPv4/IPv6) |
CAC(Call Admission Control) |
支持：基于用戶數和基于信道利用率 |
SVP Phone |
支持 |
綠色節能 |
逐包功率控制(PPC) |
支持 |
Green AP模式 |
支持 |
動態MIMO省電 |
支持 |
增強型自動省電傳送(E-APSD) |
支持 |
WMM Power Save |
支持 |
管理維護 |
網絡管理 |
TR-069、SNMP V1/V2c/V3、Trap、HTTP(S) 、SSH、Telnet、FTP/TFTP |
日志功能 |
SYSLOG |
遠程探針分析 |
支持 |
bootware備份 |
支持 |
Wi-Fi Certified |
支持：查詢地址http://www.wi-fi.org/ |
